一、 适用范围:

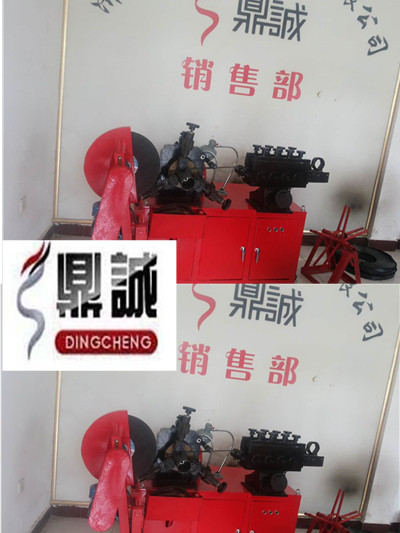

     DCZG-135型制管机是生产预应力混凝土预留孔道金属波纹管的设备,采用镀锌或冷轧钢带(黑带)卷制成双波形经咬边扣压而成波纹管;本机体积小、效率高、操作维护简单,适于工地或工厂集中使用。

二、 性能及特点:

1、本机易学、易懂。(本厂有专业技师培训,一般青工两～三天即可学会)

2、省料、出管率高,与国内的期他机型相比,同规格的钢带,产管多;

螺距为26.5～28.5mm

3、速度快,采用无级调速电机。  (熟练工: Ф70  2000米/12小时; Ф50: 5000米/日)4、省电。                     ( Ф70:0.7kwh/百米)

5、经久耐用,质量三包。       (制作二十万米内不需大修)

三、 主要技术参数:

1、 主电机型号YCT180-4A   功率:N=4kw

切割机功率:N=2.2kw   水泵功率:N=40w  水箱容量:   23升

2、 质量符合:JG/T3013-94(预应力混凝土用金属螺旋管)《中华人民共和国工业行业标准》

a、径向刚度≤0.2 ；b、抗拉伸荷载≥4500；c、抗集中荷载800N变形不大于0.2d。

3、   钢带规格:0.23～0.4×36±0.5; 波纹管螺距:  26.5~28.5mm

4、   产管速度:

Ф35～Ф58    8～10M/min      Ф60～Ф85    7～9M/min

Ф90～Ф115   5～7M/min       Ф120～Ф155  2～4M/min

Ф160～Ф205  1～2M/min       Ф210～Ф305     1M/min

5、   制管内径:

Ф35～Ф135(标准型)   Ф140～Ф305(特殊型)(需提前预定及预付定金)

6、  总质量:   450kg;

7、 尺寸(mm):   1100×800×1360(长×宽×高)

四、 工作流程及工作原理:

原料(钢带)→清洗槽→导带架→成形轧辊→缠绕模头→咬边扣压→成管→切割。

工作原理:将0.23～0.4×36±0.5钢带进入含乳化油的水槽;在过导带架,控制钢带偏向;进入四组成形轧辊,压模成双波呈半圆(加强筋),左侧向上折,右侧向下折的形状;再缠绕于模头上,经翻边轮挤、压边轮压,使向上折和向下折边紧扣让直齿压花轮压痕,双边咬合后,经压紧轮压实即形成紧密相扣的波纹管。连续卷成延伸至达到合乎要求的长度,当管端接触行程开关时,主电机会自动停下;然后用切割机切断即完成一根管的制作。再起动主电机作下一根波纹管。

五、 调整、操作要领、成管:

本机出厂时成形轧辊经过技术人员调试好;调整时请勿把弹簧顶杆压太紧, 造成螺距太小, 并造成压力过大,使电机负荷过重影响效率,长时运作还易烧电机。

2、螺旋套的位置:舌口应在模头圆弧最高点;当模头旋转时与模头之间无严重摩擦。

3、缠绕钢带时,初学者最好是用手盘皮带轮进行缴钢带咬扣。

4、翻边轮放置:轮尖接触模头的位置应距螺旋套舌口尖端2mm,调整时请勿太用力,以免轮尖挤压钢带压裂。

5、 压边轮紧贴钢带,使钢带上、下折边沿着翻边轮与压边轮之间滑走扣紧,调整压边轮也勿需太大力,以免易压裂或压蹦翻边轮。

6、 压花轮与直齿轮:应根据折扣边的角度,放置轮走向与边的角度应基本一致;调整时以压紧、有明显压痕即可。

7、 压紧轮:根据扣好压边的边沿,角度稍微向右摆,力度以手力扭紧,出管时再根据情况调节。

8、 调节翻边轮、压边轮伸缩叉及压花轮、压紧轮推进筒的力度尽可能不使用扳手来旋扭,以免造成受力过大或不均时顶主轴变形。

9、接驳钢带:a:钢带接头处以剪斜(约30°角)口为佳,两端搭接约3～4厘米并对齐两边,用6～8kw点焊机点焊,点位以距钢带边3毫米及中心点,焊8～9个点为宜。b:手工接钢带时接头口要剪平,并剪掉尖角(5×45°),然后折约5mm长度,两边接头对扣并锤平紧贴,把固定弹簧两端的螺杆松开,穿好钢带后在上紧,此接法再过轧辊时要缓慢,切忽快速以免脱扣。

六、 常见故障及处理方法:

      本机易见的故障主要在制管中管内径增大,看或摸螺旋套底部折边高于螺旋套边沿,再用卡尺量内径确认。

原因主要有以下几点:

1、 成形轧辊箱固定角度不对。      处理方法:调整至与螺旋套螺旋相对顺直切。

2、 压边轮、翻边轮角度或松动移位。处理方法:调整角度。

3、 压花轮及压紧轮角度、调整力度不良。处理方法:适当调整两轮的角度及力度。

七、 附件:

本机随机配套五套主管+五套接头模头、五件相应齿轮,由用户自选规格(Φ45～Φ105之间); 一件翻边轮，一件压花轮，放钢带料盘一套。
